ELETRICIDAD
Introducción: La mayoría de las instalaciones de una vivienda (electricidad, agua, gas, etc.) se estructuran de un modo parecido; parten de una red pública de suministro, llegan a los hogares a través de un contador que mide el gasto de cada servicio, y se distribuyen por una red particular hasta llegar a los puntos de consumo. Este también es el caso de las instalaciones eléctricas, pero antes de describir este proceso, veamos cuál es el recorrido total que realiza la electricidad hasta llegar a nuestros hogares.
Punto de partida (origen) de la electricidad: La energía eléctrica que consumimos en nuestras viviendas se genera en centrales eléctricas (térmicas, nucleares, eólicas, hidráulicas, etc.) cuya tensión de generación varía entre 10 y 20 kV. Dado que la electricidad no puede almacenarse fácilmente, una vez generada esta energía se transporta a los núcleos de consumo (ciudades, industrias, etc), que suelen encontrarse alejados de los centros de generación.
https://www.foronuclear.org/descubre-la-energia-nuclear/preguntas-y-respuestas/sobre-distintas-fuentes-de-energia/que-es-una-central-eolica/
https://www.euroinnova.edu.es/blog/que-es-la-industria
La RED DE BAJA TENSIÓN: se divide en dos partes:
1) parte de la instalación: eléctrica que conecta la red de distribución pública de la compañía eléctrica con la instalación particular de la vivienda. En un bloque de viviendas equivale a la instalación común del edificio
.2) Instalación interior: está compuesta por los circuitos, elementos de protección y receptores (puntos de luz y tomas de corriente) interiores de la vivienda.
2 Instalación de Enlace
Las instalaciones eléctricas de una vivienda están sujetas a las instrucciones recogidas en
el Reglamento Electrotécnico de Baja Tensión (REBT) que establece las condiciones técnicas
que deben reunir todas las instalaciones eléctricas de baja tensión.
De acuerdo con el REBT, se denomina instalación de enlace a la parte de la instalación
que conecta la red de distribución eléctrica con las instalaciones particulares de cada vivienda, es
decir, es la instalación común del edificio.
Instalación de Enlace:
Las instalaciones eléctricas de una vivienda están sujetas a las instrucciones recogidas en
el Reglamento Electrotécnico de Baja Tensión (REBT) que establece las condiciones técnicas
que deben reunir todas las instalaciones eléctricas de baja tensión.
De acuerdo con el REBT, se denomina instalación de enlace a la parte de la instalación
que conecta la red de distribución eléctrica con las instalaciones particulares de cada vivienda, es
decir, es la instalación común del edificio.

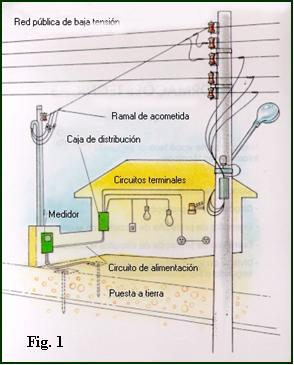

Acometida o Toma General
Es la línea que conecta la red de distribución de la compañía eléctrica con la Caja General
de Protección (propiedad de la comunidad de vecinos). Las acometidas se realizan de forma aérea
o subterránea (ver imágenes), dependiendo de la red de distribución a la cual se conectan, y se
componen de 3 cables conductores de fase y un cable de neutro (trifásica). Esta parte de la
instalación todavía es propiedad de la compañía eléctrica.
https://inst-electricas.blogspot.com/2014/05/acometidas-electricas.html

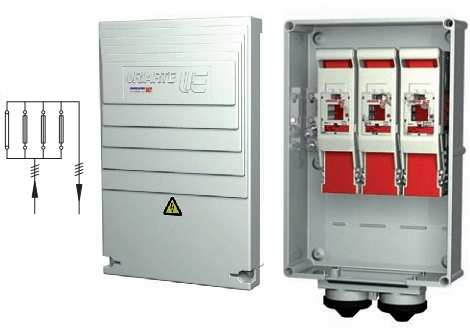

2 Caja General de Protección (CGP)
se realiza la conexión entre la red de distribución
(secundaria) y la instalación del cliente (edificio de viviendas). Además de realizar físicamente la
conexión, delimita la propiedad y responsabilidad entre la empresa distribuidora y el cliente.
La CGP aloja en su interior los elementos de protección para la posterior Línea General de
Alimentación. En su interior contiene tres fusibles (uno por cada conductor de fase) que protegen
contra posibles cortocircuitos, evitando así que averías en la instalación interior se extiendan a la
red de distribución y, por tanto, afecten a otros clientes
.https://angelmicelti.github.io/4ESO/INS/22_caja_general_de_proteccin.html
Línea General de Alimentación (LGA):
conecta la CGP con el cuarto o armario que
contiene la centralización de contadores.
Por esta línea pasa toda la potencia eléctrica que demanda el edificio y está formada por
una línea trifásica con tres conductores de fase y uno de neutro, que pueden ser de cobre o
aluminio, unipolares y aislados. El trazado de la línea general de alimentación debe ser lo más corto
y rectilíneo posible, discurriendo por zonas de uso común.
https://ikastaroak.ulhi.net/edu/es/IEA/IEI/IEI06/es_IEA_IEI06_Contenidos/IEI06_CONT_R87_pic022.jpg
Centralización De Contadores (CC)
El contador tiene la función de medir y registrar el consumo de energía eléctrica del
abonado, por tanto existe un contador por cada usuario o vivienda. En un edificio de viviendas
todos los contadores están localizados en un espacio común (armario, recinto, habitación)
denominado centralización de contadores.
La Línea General de Alimentación (LGA) se conecta al armario de Centralización de
Contadores a través de su unidad de embarrado, formada por 4 pletinas de cobre dispuestas
horizontalmente en la parte inferior del armario (véase figura 3-8), a las cuales se conectan las
tres fases y el neutro de la LGA.
Puesto que el abonado doméstico requiere de un suministro monofásico (1 fase + neutro),
cada hogar se conecta solamente a 2 de las 4 pletinas del CC, es decir, a una de las fases y al
neutro. Por tanto es en la unidad de embarrado del armario de CC donde se realiza la conversión
entre el suministro trifásico proveniente de la red de distribución y el suministro monofásico
requerido por el cliente.
Asimismo para que no se originen desequilibrios en la red de distribución, los abonados se
reparten equitativamente entre las tres fases del embarrado.
https://www.rojeque.es/centralizacion-de-contadores-ahorro-y-seguridad
Derivaciones Individuales (DI)
Son las líneas que conectan los contadores individuales con el cuadro de mando y
protección del abonado, situado en el interior de cada vivienda, haciendo llegar así el suministro
monofásico al cliente particular. Están constituidas por tres conductores: fase, neutro y el
conductor de puesta a tierra.
https://www.aunadistribucion.com/blog/comentarios-al-futuro-rebt-itc-bt-16-derivaciones-individuales-novedades-que-afectan-a-los-cables-por-prysmian-club/
Toma de Tierra
La Toma de Tierra (TT) del edificio consiste en una instalación conductora (cable color
verde-amarillo) paralela a la instalación eléctrica del edificio, que termina en un electrodo de cobre
enterrado en el suelo, de manera que se consigue una resistividad muy baja para este circuito
https://www.tecnicaindustrial.es/calculo-de-los-sistemas-de-puesta-a-tierra-en/
A la instalación de tierra se conectan todos los
aparatos eléctricos de las viviendas, y del propio
edificio. Su misión consiste en derivar a tierra
cualquier fuga de corriente que haya cargado un
sistema o aparato eléctrico, impidiendo así graves
accidentes eléctricos (electrocución) por contacto de
los usuarios con dichos aparatos.
https://angelmicelti.github.io/4ESO/INS/36_toma_de_tierra_del_edificio.html
https://facilitamos.catedu.es/previo/fpelectricidad/ELECT_U6_1_CircuitosViviendaZIP/bao_a.html
Instalación Interior

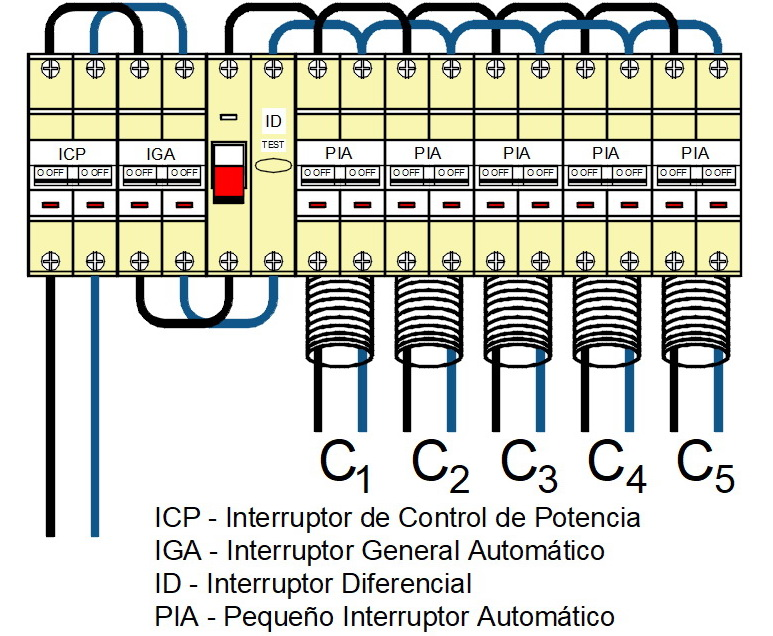

Cuadro General de Mando y Protección :
El suministro monofásico llega a la vivienda desde la Derivación Individual hasta el
Cuadro General de Mando y Protección (CGMP), inicio de la instalación eléctrica interior de la
vivienda. Desde el CGMP parten todos los circuitos que configuran la instalación interior
(alumbrado, tomas de corriente genéricas, tomas de cocina y horno, tomas de lavadora y
lavavajillas, y tomas de los cuartos de baño).
https://www.cuadriserca.es/cuadro-de-mando-y-proteccion/
Interruptor De Control De Potencia (ICP):
El Interruptor de Control de Potencia (también llamado ICP o limitador) es instalado por
la compañía eléctrica, quedando conectado a los conductores que llegan de la Derivación
Individual. El ICP sirve para limitar el consumo de energía del cliente a la potencia contratada,
que es la potencia que nos “reserva” la compañía eléctrica.
Así, cuando los aparatos conectados a la instalación consumen una potencia superior a
la contratada, el ICP “salta” automáticamente dejando dicha instalación sin servicio. Para volver
a poner la instalación en servicio hay que desconectar primero alguno de los aparatos
enchufados para reducir la potencia conectada por debajo de la contratada, esperar un par de
minutos y subir manualmente la palanca del interruptor.
Suele ubicarse fuera del Cuadro General de Mando y Protección, ya en el interior de la
vivienda, en un compartimento independiente y precintado (para evitar su manipulación).
Cuando el disparo del ICP se produce de forma frecuente indica que la potencia contratada es
insuficiente.
https://www.totalenergies.es/es/hogares/blog/eficiencia-ahorro/que-es-interruptor-de-control-de-potencia-icp
Interruptor General Automático (IGA):
El interruptor general automático, comúnmente llamado IGA, tiene la función de proteger la
instalación interior de posibles sobrecargas o cortocircuitos que se puedan producir en el interior
de la vivienda El IGA dispone de una protección magneto-térmica que desconecta toda la instalación
particular de la vivienda en caso de sobrecargas producidas por un exceso de consumo o en caso
de cortocircuito. Es decir, se trata de un dispositivo que protege a la instalación evitando que sequemen los conductores eléctricos por exceso de temperatura. Dado que en la electrificación
básica de viviendas la instalación debe soportar al menos 5750 watios, el IGA ha de ser capaz de
interrumpir una corriente mínima de 25 A (5750 watios / 230 voltios = 25 Amperios).
A diferencia del ICP, que “salta” cuando el consumo supera la potencia contratada, el IGA
interrumpe el servicio cuando los niveles de corriente se vuelven peligrosos para la propia
instalación.
El IGA se ubica dentro del CGMP, inmediatamente después del ICP, y permite ser
accionado manualmente, en caso de reparaciones, ausencias prolongadas, etc.
https://www.repsol.es/particulares/asesoramiento-consumo/iga-electricidad/
Interruptor Diferencial (ID)
El Interruptor Diferencial es uno de los elementos clave de la instalación y común en todas
las instalaciones, antiguas o modernas. A diferencia del IGA, este interruptor protege a las
personas (y no a la instalación), contra los “contactos directos” e “indirectos”. El contacto directo
se produce cuando se toca una parte de la instalación que está normalmente en tensión (por
ejemplo tocando la fase y el neutro). El contacto indirecto se produce cuando se toca una parte de
la instalación que no debería estar normalmente en tensión pero lo está debido a un fallo de
aislamiento (por ejemplo tocando la chapa de una lavadora que a su vez está en contacto con una
fase de su circuito interno).
Su funcionamiento se basa en la medición de la diferencia de intensidad que entra y sale
de la instalación, debido a algún contacto o fuga a tierra a causa de algún defecto o anomalía en
los circuitos o receptores de la instalación, interrumpiendo el suministro cuando esta diferencia es
superior a un valor prestablecido, conocido como sensibilidad. En viviendas, los ID deben tener
una sensibilidad de 30 mA.
Las figuras siguientes muestran el funcionamiento del Interruptor Diferencial. En la primera
figura la corriente I1 es igual a la corriente I2 mientras que en la segunda figura la corriente I1 es
mayor que la I2 ya que parte de la corriente (If) se deriva a tierra
https://es.wikipedia.org/wiki/Interruptor_diferencial
Pequeños Interruptores Automáticos (PIA):
Los PIAs son interruptores automáticos magneto-térmicos cuya función es proteger cada
uno de los circuitos individuales de la instalación interior de la vivienda frente a posibles fallos en
la instalación:
Sobrecargas: un exceso de consumo eléctrico en un circuito de la vivienda
puede provocar que la intensidad de corriente circulante supere la intensidad de
corriente máxima que soportan los conductores del circuito.
Cortocircuitos: sobreintensidades provocadas por contacto directo accidental
entre fase y neutro (debido al deterioro en los aislantes de los cables, presencia de agua,
etc.).
Los PIAs al igual que los IGAs contienen dos mecanismos de apertura del circuito:
Térmica: si existe una sobrecarga (exceso de corriente), esta hace que se caliente
una lámina metálica y al dilatarse abre el circuito.
Magnética: el interruptor contiene un electroimán que se activa cuando circula por
él una corriente alta (cortocircuito), retrayendo el núcleo del electroimán y abriendo
el circuito.
En el CGMP se instala un PIA en cada circuito individual de la vivienda. La intensidad capaz
de soportar depende de la sección de los conductores del circuito. Existen PIAs de 10A, 15A, 20A,
25A o 40A (depende de la potencia máxima del circuito a proteger). Al sobrepasar la intensidad
de la PIA por el circuito (esto sucede por ejemplo en un cortocircuito), el PIA corta el suministro de
corriente en el circuito protegiéndolo. Al igual que el IGA los PIAs también disponen de un
accionamiento manual.
https://www.mipodo.com/blog/diccionario/que-es-un-pia-electricidad/
Circuitos Interiores:
Los circuitos interiores de la vivienda comprenden todos los circuitos independientes que
parten del Cuadro General de Mando y Protección, y que alimentan los distintos receptores
instalados (puntos de luz y tomas de corriente).
Los circuitos interiores de la vivienda constan de dos conductores (fase y neutro), que
transportan una corriente alterna monofásica a baja tensión (230V), y a los que se añade el
conductor de tierra del edificio
Conductor de fase: conductor activo que lleva la corriente desde el cuadro
eléctrico a los distintos puntos de luz y tomas de corriente de la instalación. El color de su
aislamiento puede ser marrón, negro o gris.
Conductor neutro: conductor de retorno que cierra el circuito, permitiendo el
regreso de la corriente desde los puntos de luz y tomas de corriente. El color de su
aislamiento es siempre azul.
Conductor de tierra: cuando el circuito funciona correctamente por este
conductor no circula corriente. Está conectado a la red de tierra del edificio, y sirve para
desalojar posibles fugas o derivaciones de corriente hacia los electrodos de tierra,
protegiendo así a los usuarios de un contacto eléctrico. Su aislamiento presenta un color
amarillo y verde
Todos los conductores mencionados son de cobre con un aislamiento de plástico, y recorren
la vivienda alojados en el interior tubos corrugados de PVC empotrados en la pared. A lo largo del
recorrido, la alimentación de cada receptor (puntos de luz y tomas de corriente) se realiza por
Los circuitos interiores de la vivienda constan de dos conductores (fase y neutro), que
transportan una corriente alterna monofásica a baja tensión (230V), y a los que se añade el
conductor de tierra del edificio.
12
derivación (es decir en paralelo) de los conductores principales del circuito correspondiente (C1,
C2…), mediante cajas de registro. Las cajas de registro (cajas de derivación) son cajas de plástico
donde se realizan conexiones y empalmes de los cables eléctricos. Para que el empalme se haga
correctamente, se utilizan regletas o clemas de conexión
://ehttpss.123rf.com/photo_25301373_los-circuitos-el%C3%A9ctricos-en-el-interior-moderno-teclado.htm
Tipos de electrificación:
Electrificación Básica: Es el establecido por el reglamento para viviendas con superficie menor de 160 m2
. La
instalación debe soportar una potencia mínima de 5.750 Watios, independientemente de la
potencia que contrate el cliente, y cubrir las posibles necesidades de utilización primarias sin
necesidad de obras posteriores.
En este caso el número mínimo de circuitos son cinco, protegidos cada uno por un PIA.
Circuitos de la electrificación básica:
• C1 destinado a alimentar los puntos de iluminación.
• C2 destinado a tomas de corriente de uso general y frigorífico.
• C3 destinado a alimentar la cocina y horno.
• C4 destinado a alimentar la lavadora, lavavajillas y el termoeléctrico.
• C5 destinado a alimentar tomas de corriente de los cuartos de baño, así como
las bases auxiliares del cuarto de cocina.
https://iesjuanlopezmorillas.es/index.php/departamentos/area-cientifico-tecnologica/tecnologia/blog/34-circuitos-electricos-en-viviendas
Es el establecido por el nuevo reglamente cuando se da alguna de las siguientes
circunstancias:
Cuando la superficie de la vivienda sea mayor de 160 m2.
Cuando se prevea la instalación de aire acondicionado.
Cuando se prevea la instalación de calefacción eléctrica.
Cuando se prevea la instalación de secadora.
Cuando se prevea la instalación de más de 30 puntos de luz.
Cuando se prevea la instalación de más de 20 tomas de corriente.
Cuando se prevea la instalación de un sistema de automatización, de gestión
técnica de la energía y de seguridad.
Tanto para la electrificación básica como la elevada, se colocará, como mínimo un
interruptor diferencial por cada cinco circuitos instalados. La instalación debe soportar una
potencia mínima de 9.200 Watios, independientemente de la potencia que contrate el cliente.
https://angelmicelti.github.io/4ESO/INS/grado_de_electrificacin_elevado.html
Comentarios
Publicar un comentario
